【前面・背面の各種端子について】/RD-RV35シリーズ/

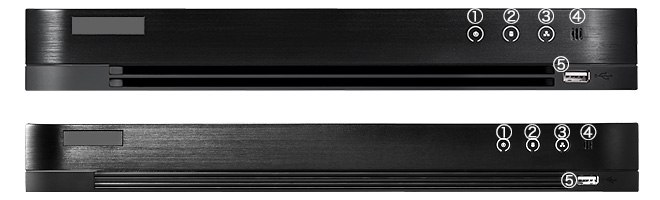

※画像上RD-RV3504、画像下RD-RV3508,RD-RV3516

1.電源アイコン	DVRの電源が入ると白く点灯します。
2.HDDアクセスアイコン	HDDデータへアクセス中、赤く点灯します。
3.ネットワークアイコン	ネットワークが正常に接続されている場合、白く点滅します。
4.リモコン受信部	リモコン信号を受信する部分です。
5.USBインターフェイス	USBのマウスやHDDのデバイスを繋げるポートです。

1.ビデオ入力	カメラのBNCコネクタのインターフェースです。
2.ビデオ出力	出力用のBNCコネクタです。
3.USBインターフェース	追加機器用。マウスやHDDなどを接続する際に使用します。
4.HDMI端子	HDMIのモニターなどに接続する際に使用します。
5.VGA端子	VGA出力用コネクターです。
6.音声入出力端子	音声のコネクタRCAを接続する際に使用します。
7.LANコネクタ	ネットワーク用LANケーブルを接続します。
8.電源コネクタ	48VDCまたは12VDCのコネクタを接続できます。
9.電源スイッチ	録画機のオン・オフをするスイッチです。

・対象型番
RD-RV3504,RD-RV3505,RD-RV3508,RD-RV3509,RD-RV3516,RD-RV3517,RD-RV3518
